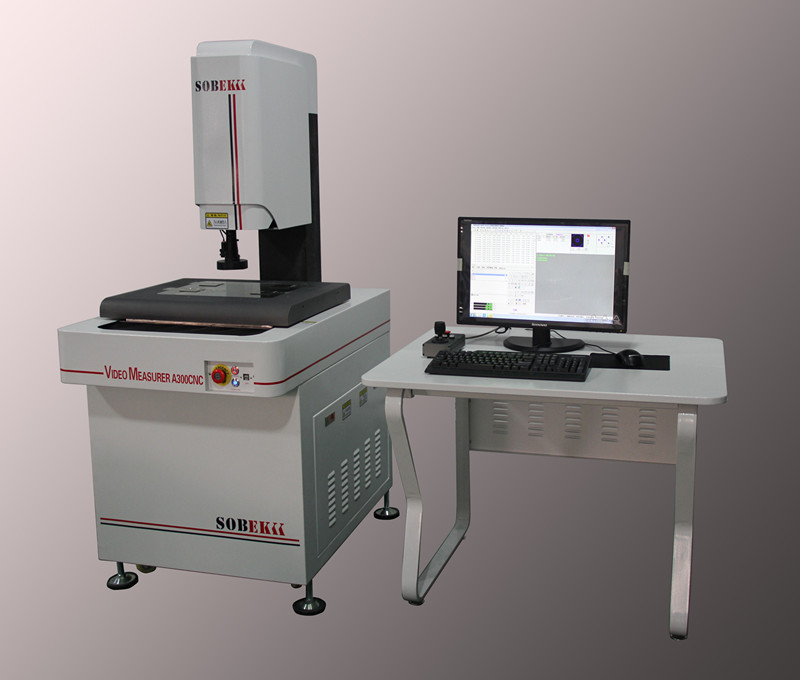

A系列全自動影像測量儀

源自SOBEK(www.sobekk.com)杰出的影像儀硬件技術，配備了業界功能最強大的自動影像測量軟件，可對點、線、圓等元素實現精準測量，并具有強大的報表輸出功能，強大的抓邊能力,特別適用于種類多、大批量的產品測量，廣泛應用機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機（電腦）、液晶電視(LCD)、印刷電路板（線路板、PCB）、汽車、醫療器械、鐘表、儀器儀表等行業。
 A系列全自動影像測量儀測量對象:
   LCD、FPC、PCB、線路板、螺絲、彈簧、鐘表、手表、儀表、接插件（連接器、接線端子）、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承、五金件、沖壓件、篩網、試驗篩、水泥篩、網板（鋼網、SMT模板）等。
   A系列全自動影像測量儀測量元素:
   長度、寬度、高度、孔距、間距、Pin間距、厚度、圓弧、直徑、半徑、槽、角度、R角等。
儀器特點：
A全自動影像測量儀的主要特點：
◆ 高性能伺服電機運動裝置,保證儀器高速運行下高靜音,高精度,高重復度
◆ TPI精密絲桿、讓測量定位精度準確可靠、定位精度可達到0.001
◆ 立柱和底座采用高精度的花崗巖結構、穩定可靠。
◆ 配備SBK-CNC多功能測量軟件、讓測量速度比手動影像測量儀提升4-5倍.
◆ 可導入DXF文件進行快速檢測,實現快速編程.批量測量同規格產品.
◆ 測量數據可導入Word、Excel、AutoCAD、圖文并茂的報表輸出功能、輕松輸出檢測結果
◆ 具有自動輪廓掃描、輪廓跟蹤、產品外形自動掃描等功能.
◆三軸上銀精密級線性滑軌和高精度滾珠絲桿、保證機器精度及使用壽命。
◆ CNC專用高清晰度鏡頭和專用高分辨率CCD、實現產品高清晰度測量。
◆ 業界先進的導航卡位鏡頭、輕松實現編程及程序測量,可選用自動變倍鏡筒.
A300全自動影像測量儀 技術參數:

型號		A300CNC	A400CNC	A500CNC
行程		300×200×180	400×300×180	500×400×180
外形尺寸		1450X1050X 1700	1600X1200X 1700	1800X1400X1700
金屬臺面尺寸		550X425	650X530	750X625
工作臺玻璃尺寸		425X320	525X420	625X520
重量		600	700	900
承重		15	20	25
X 、Y軸測量精度(μm)		3.0+L/200
Z軸測量精度(μm)		5.0+L/100
X、Y軸運動速度		0-400mm/S（任意選擇）
Z軸運動速度		0-100m/S(任意選擇)
操作方式		搖桿+軟件
光柵尺		0.0005mm分辯率
導軌		臺灣“上銀”SP級超精密級（行走平行度精度≤0.001mm）直線導軌
絲桿		臺灣“TBI”研磨滾珠絲桿
軸承		日本原裝“NSK” 雙例組合向心球軸承
電機		“TIGER”交流同步伺服電機，定位精度≤0.003mm
運動控制器		ACT4000（全閉環控制器）
光電限位開關		日本原裝“歐姆龍”光電限位開關
搖桿		德國“MEGATRON”霍爾型三軸操縱桿
攝像機		SBK-HC536 1/2英寸700線彩色高清晰度攝影機（帶白平衡功能）
視頻卡		北京“大恒”高解析度雙路彩色視頻卡
光源	輪廓光	輪廓光 LED冷光源，透射光加裝聚光鏡片實現平行光照射
	表面光	3環8分區角度LED冷光源，軟件操控，減少電氣元件損壞。
光學鏡頭		帶導航功能卡位鏡頭，1:6.5變倍比
放大倍率		光學放大倍率：0.7～4.5×；影像放大倍率：24～158X
軟件		SBK-CNC專用全自動測量軟件
電腦		聯想商用電腦：D1840CPU、2G硬盤、500G內存、23寸液晶顯示器、DVD光驅
電源		220V/50Hz/3A
工作環境		溫度20℃±2℃，溫度變化<2℃/hr，濕度30～80%
影像儀專用桌		內置開關電源、控制器、電機驅動器、電源控制開關、指示燈、急停開關、移動滾輪
保修期		12個月

* L表示測量長度，以毫米為單位。
